Plot sa v polovici lomí a treba v ňom nechať miesto na bránu a bránku. Ukazujeme, ako sme taký plot navrhli na dopyt zákazníka – so skutočnými číslami a 3D výkresom.
V septembri sme dostali dopyt na gabionový plot, ktorý sa v polovici dĺžky lomí a v ktorom treba nechať miesto na vjazdovú bránu a bránku. Na základe dopytu sme plot pre zákazníka navrhli a pripravili cenovú ponuku s 3D výkresom. Nižšie ukazujeme tento projekt so skutočnými číslami.
Usporiadanie: tri úseky a dva otvory
Zľava doprava:
- úsek plotu 3 m,
- otvor 4 m na vjazdovú bránu,
- krátky úsek 1 m medzi bránou a bránkou,
- otvor 1 m na bránku,
- dlhý úsek 13 m, zlom o 53° a ďalej 11,5 m.
Spolu je to 28,5 m plotu s výškou 1,8 m a hrúbkou 20 cm.
Brány a bránky nevyrábame. V plote necháme otvory v požadovanej šírke a bránu aj bránku si investor objedná samostatne.
Zlom v akomkoľvek uhle
Roh nemusí mať 90°. Tu sa plot lomí o 53°. V rohu je vonkajšia stena dlhšia ako vnútorná: na dlhom úseku je to 13,00 m zvonka a 12,90 m zvnútra, za zlomom 11,50 m a 11,40 m. Preto každú stenu počítame zvlášť a každý panel má vlastný rozmer. Polia majú po 2,5 m a posledné pole na každom úseku vyrobíme na mieru už vo výrobe.
Stĺpiky nie je vidieť

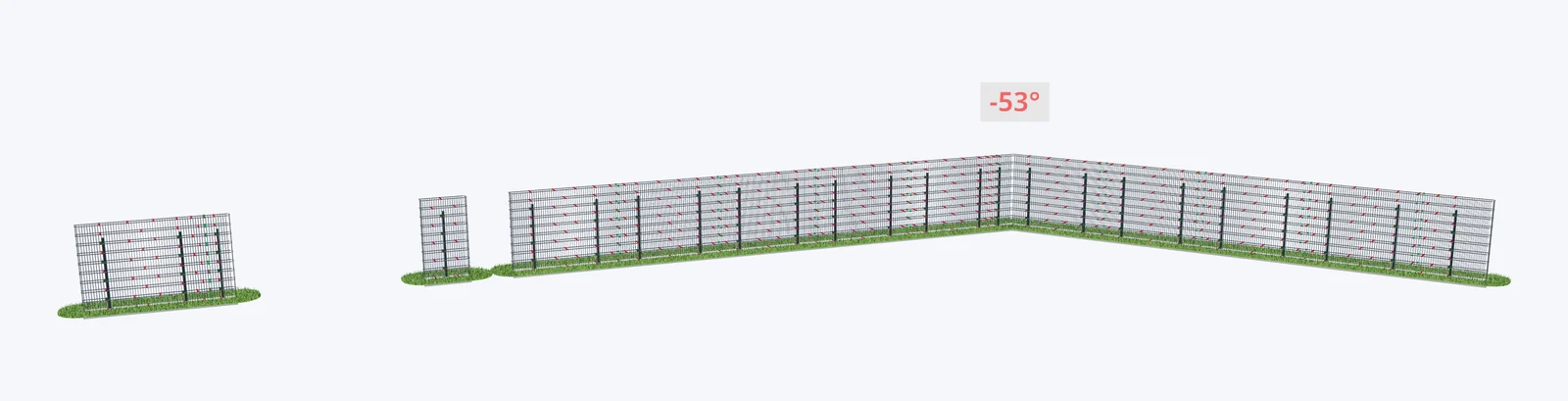

Plot stojí na 24 stĺpikoch. Stĺpiky sú vo vnútri plotu, medzi stenami z pletiva. Po naplnení kameňom nie sú vidieť – z oboch strán je len rovná kamenná stena. Na 3D výkrese ukazujeme plot bez kameňa, aby bolo vidieť, čo je vnútri.
Dve varianty montáže v jednej ponuke
Zákazník dostal dve verzie na porovnanie:
- na betón – stĺpiky 150 cm s montážnou pätkou, priskrutkované na hotový základ, spolu približne 745 kg ocele,
- do betónu – stĺpiky 230 cm osadené do betónu, spolu približne 796 kg ocele.
V oboch verziách je v súprave aj 545 dištančných tyčí, ktoré pri plnení kameňom držia steny rovno, a 6 ukončení na koncoch úsekov – aj pri bráne a bránke. Všetky čísla pochádzajú z toho istého súpisu, z ktorého vzniká 3D výkres, takže zoznam materiálu a výkres sa zhodujú.
3D výkres pred objednávkou

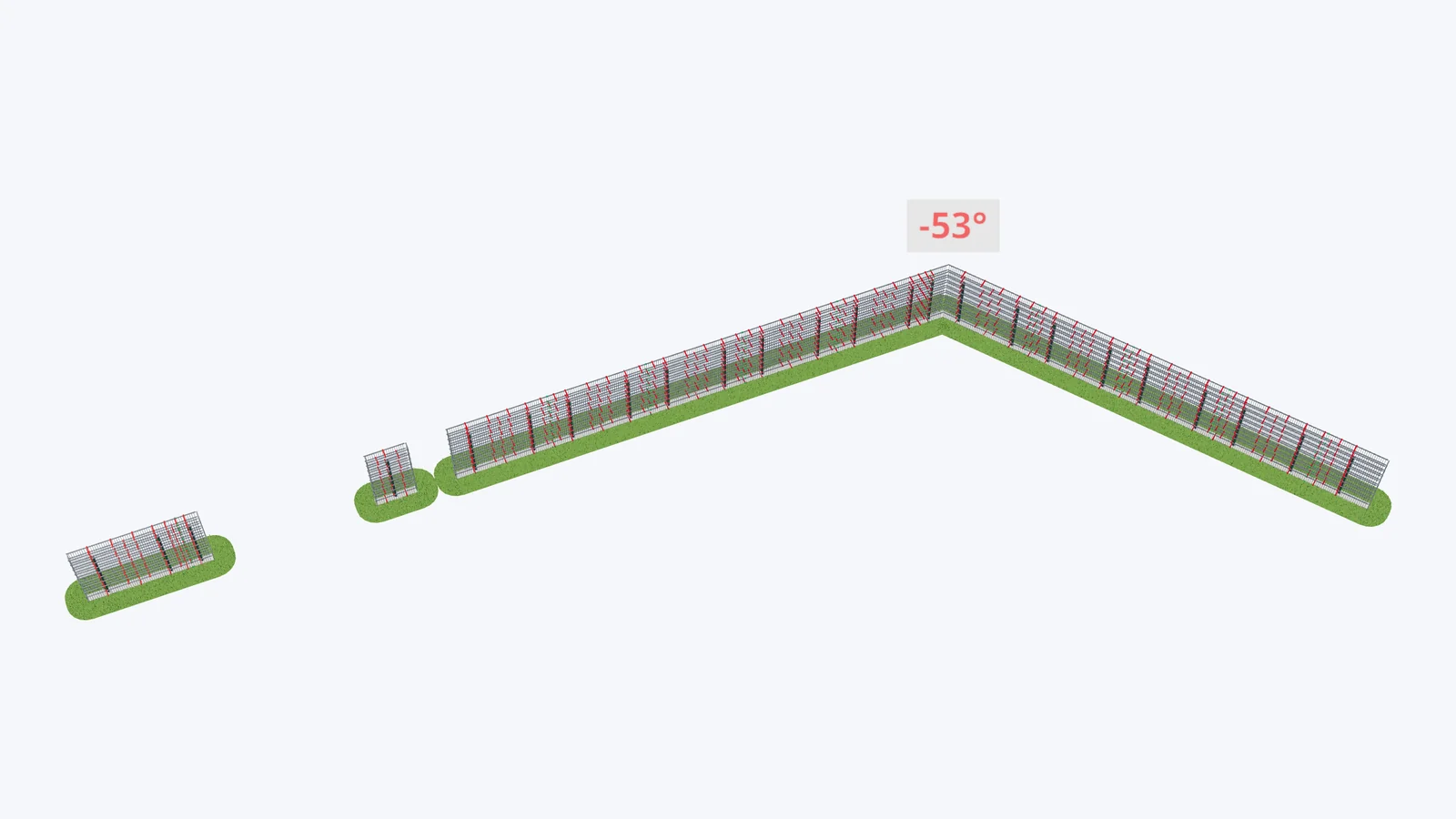

Spolu s ponukou dostane zákazník odkaz na 3D výkres. Môže si v ňom plot pozrieť zo všetkých strán, skontrolovať otvory aj roh a až potom sa rozhodnúť. Uhol zlomu je na výkrese vyznačený – tak ako na obrázku na začiatku tejto stránky.
Kto zodpovedá za základ?
My plot navrhujeme a vyrábame. O základe, podloží a odvodnení rozhoduje projektant alebo zhotoviteľ investora. Ak už projekt existuje, plot vyrobíme presne podľa neho.
Plánujete plot so zlomom?
Stačí uviesť dĺžky úsekov, uhly, výšku a miesta na bránu a bránku – postačí náčrt alebo fotografia situačného plánu. Plot navrhneme a pošleme vám ponuku s 3D výkresom. Pošlite dopyt alebo si pozrite gabionové oplotenie na mieru.
