Svah dlhý 70 m a vysoký od 2,2 do 1 m: ako sme zvolili gabionové koše v terasovitom usporiadaní, prečo vyšlo o tretinu menej kameňa a čo obsahuje súprava.
Začiatkom septembra sme dostali dopyt na spevnenie svahu pozdĺž pozemku: 70 metrov dĺžky, výška od 2,2 m na jednom konci po 1 m na druhom, stupňovité usporiadanie. Rozmery košov nechal zákazník na nás. Nižšie ukazujeme, ako sme koše zvolili – so skutočnými číslami z tohto výkazu.
Ukladať na seba, alebo terasovito?
Prvý nápad je stupňovitý múr: každá vrstva stojí na predchádzajúcej a je o kúsok posunutá dozadu. Kôš potom musí byť hlbší ako toto posunutie a pri dlhom a vysokom svahu vychádza veľmi veľa kameňa. V prvom variante to bolo približne 175 m³.
Pri svahu, ktorý už má svoj sklon, sa lepšie osvedčí terasovité usporiadanie. Každý rad košov leží na vlastnej polici vyrezanej do svahu a ďalší rad začína o stupeň vyššie a ďalej. Potom platia dva jednoduché vzťahy:
- hĺbka koša : výška koša = sklon svahu,
- kameň na bežný meter = výška svahu × hĺbka koša.
Výška jednotlivého koša z druhého vzorca zmizne. V tomto projekte bolo treba približne 118 m³ kameňa – o tretinu menej ako pri ukladaní na seba.
Jeden kôš po celej dĺžke
Zvolili sme kôš 100 × 50 × 95 cm (dĺžka × výška × hĺbka). Susedné rady sa prekrývajú o 10 cm, takže každý stupeň má 85 cm hĺbky pri 50 cm výšky. To dáva sklon 1 : 1,7.
Dôležité je, že kôš je všade rovnaký. So zmenou výšky svahu sa mení len počet radov: 4 tam, kde má svah 2,2 m, a 2 tam, kde má 1 m. Stupne majú po celých 70 m rovnakú šírku, takže svah pôsobí pokojne a rovnomerne a na stavbe je jeden rozmer koša namiesto niekoľkých.
Čo obsahuje súprava
- 248 košov z 1244 panelov z pozinkovanej ocele, drôt 4 mm,
- pletivo s okom 10 × 5 cm vpredu, vzadu a na bokoch, 10 × 10 cm na dne a veku,
- 2170 špirál na spájanie panelov, aj na prekrytiach medzi radmi,
- 2976 dištančných tyčí, aby sa steny pri zasypávaní nevydúvali,
- spolu približne 3 tony ocele.
Tento výkaz vznikol pre koše z pozinkovanej ocele; v súčasnosti koše štandardne vyrábame z drôtu Hard Bezinal® (min. 350 g/m²).
Každé číslo pochádza z toho istého výkazu, z ktorého vzniká 3D výkres. Vďaka tomu sa zoznam materiálu a výkres nemôžu rozísť.

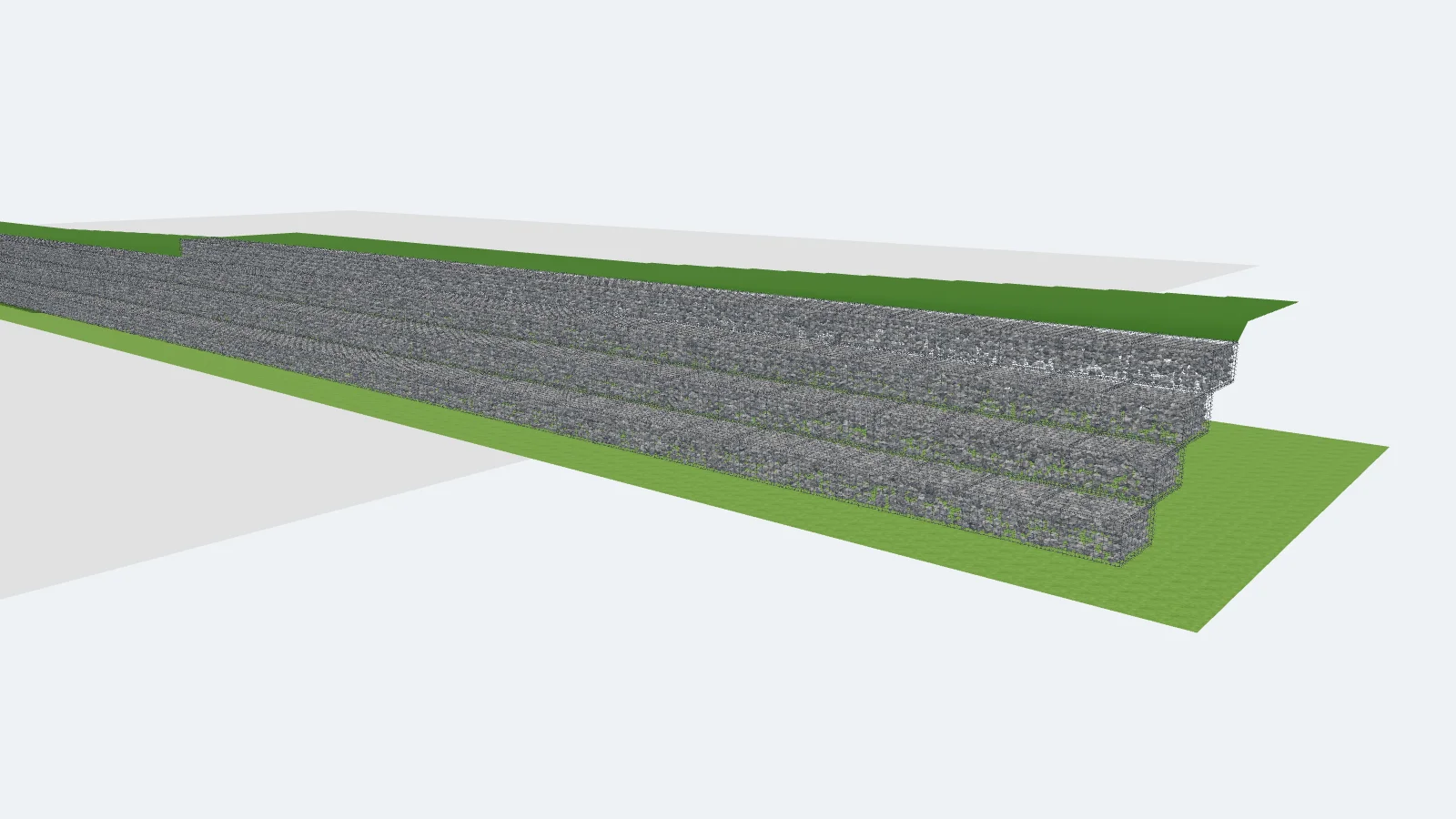

3D výkres pred objednávkou
Zákazník dostane spolu s cenovou ponukou odkaz na 3D výkres. Môže si v ňom pozrieť každý rad a každý stupeň zo všetkých strán ešte predtým, ako sa rozhodne – tak ako na výkrese na začiatku tejto stránky.
Kto zodpovedá za návrh svahu?
My vyrábame koše a ich rozmery a počet prispôsobíme zadanej geometrii. O stabilite svahu, podloží a odvodnení rozhoduje projektant alebo geotechnik investora. Ak už projekt existuje, vyrobíme koše presne podľa neho.
Máte podobný svah?
Stačí, keď uvediete dĺžku, výšku na oboch koncoch a približný sklon – môže to byť náčrt alebo fotografia. Pripravíme výkaz košov s 3D výkresom. Pošlite dopyt alebo si pozrite koše na oporné múry.
